减温减压装置

一、产品概述

现代工业中热电联产、集中供热（或供汽）及轻工、电力、化工、纺织等企业在热能工程中广泛应用的一种蒸汽热能参数（压力、温度）转变装置和利用余热的节能装置，通过本装置，把用户提供的蒸汽参数降到用户需要合适的温度和压力，以满足用户的要求，并且能够充分节约热能，合理使用热能。

二、产品结构及装置特点

◆ 产品结构

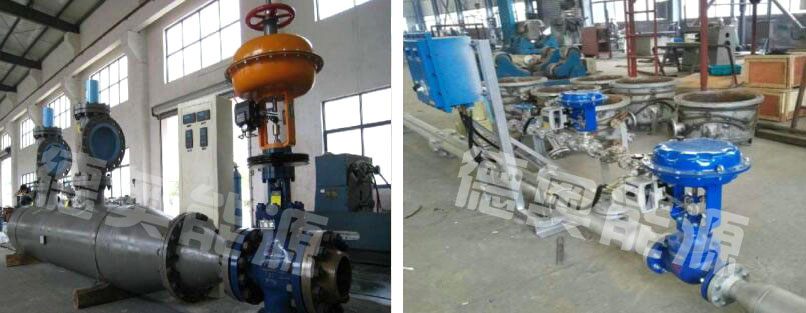

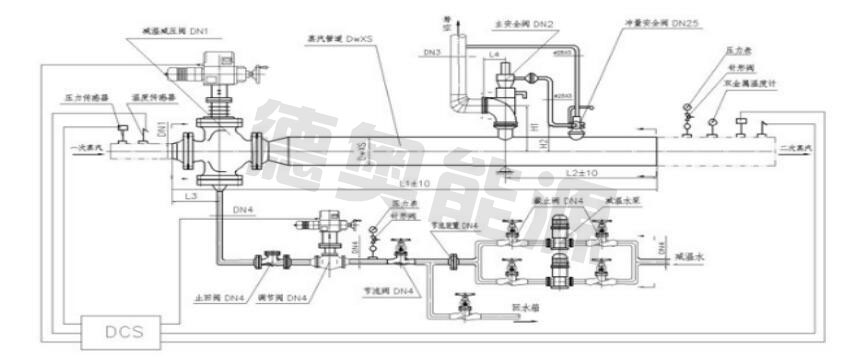

减温减压装置由减温减压阀、节流孔板、电动给水调节阀、安全阀、节流阀、截止阀、止回阀、蒸汽管道、给水管、法兰、紧固件等组成。

◆ 产品特点
  ● 采用减温减压阀结构，使蒸汽减温、减压在同一阀内进行，使整套装置的长度大大缩短，减少了占地面积，降低了工程投资。
  ● 采用直行程双阀座减温减压阀结构，阀内设有节流网罩，增强减温水的雾化效果，保护了阀座及阀体，延长了阀门的使用寿命，同时也降低了装置的噪音。双座阀不平衡力小、调节范围广、动作平稳，决对不会出现卡死现象。
  ● 温度调节系统采用直行程单座给水调节阀+节流装置,既减小阀门的泄漏量,能合理分配给水系统上的压差，同一口径，不同的流量系数CV值可供选择，使温度调节系统调节灵敏度及精确度大大提高。
  ● 电动减温减压阀、电动给水调节阀用直行程电动执行机构，去除了传统的杠杆铰链机构，减少了空行程环节，进一步提高了调节系统的灵敏度及精确度。
  ● 应用场合：次高温高压参数(P1≤5.4MPa，T1≤485℃)或安装场地狭小的场合。

三、性能指标

● 进口蒸汽压力P1≤5.4MPa,温度T1≤485℃；

● 出口流量的变化范围：30%Q～100%Q，如有特殊要求，可与本公司技术处协商另定；

● 出口蒸汽压力P2的调节精度±0.02MPa；

● 出口蒸汽温度T2的调节精度±3℃；

● 装置正常运行时，在减温减压阀下游一米，同时距管壁一米处测其噪音，噪音音级不大于分贝。

四、选型须知

1、进口蒸汽压力、温度，出口蒸汽流量、压力、温度；

2、减温给水压力、温度；

3、控制方式：就地控制、远程控制、手动控制三种选择；

4、控制类别：电动/气动。执行器品牌如需指定，请特别说明，不作指定使用品牌为上海搜派师或浙江瑞浦。

5、执行器是否防爆，如防爆，需注明防爆级别。

如有其它要求，请与我公司技术人员联系。因减温减压装置参数不同项目、不同地点存在差异。为提供给用户更详细、准确的设计、施工方案。请用户单位务必提供详尽工艺参数，以便我公司准确施工设计。
