一、产品简介

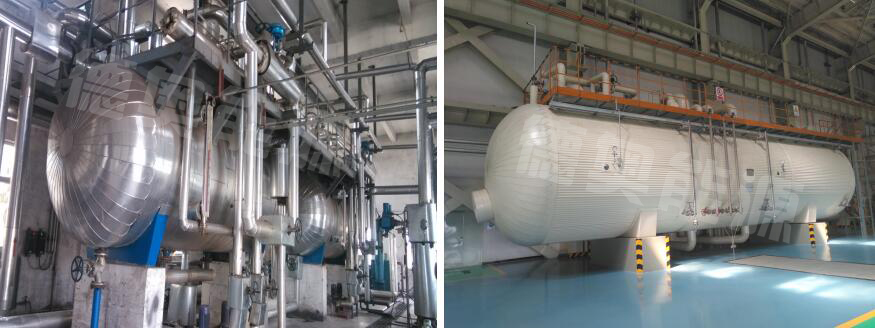

内置式无头除氧器,是我公司科研人员2012年根据市场趋势研发的新一种一体化形式的除氧器,在结构上对常规热力除氧器做出改变,没有脱氧塔,使除氧器在设计、制造、工艺操作上更为简单,节省投资。除氧过程在除氧水箱中完成,同时将水泵汽蚀消除技术应用于热力除氧器设计的又一创新产品,该产品已逐渐应用于煤化工、电厂热网首站、大型化工企业,随着技术的逐渐成熟,前已广泛推广应用众多工业企业蒸汽用热客户,效果明显。
二、设备构造及工作原理优点
◆ 设备构造

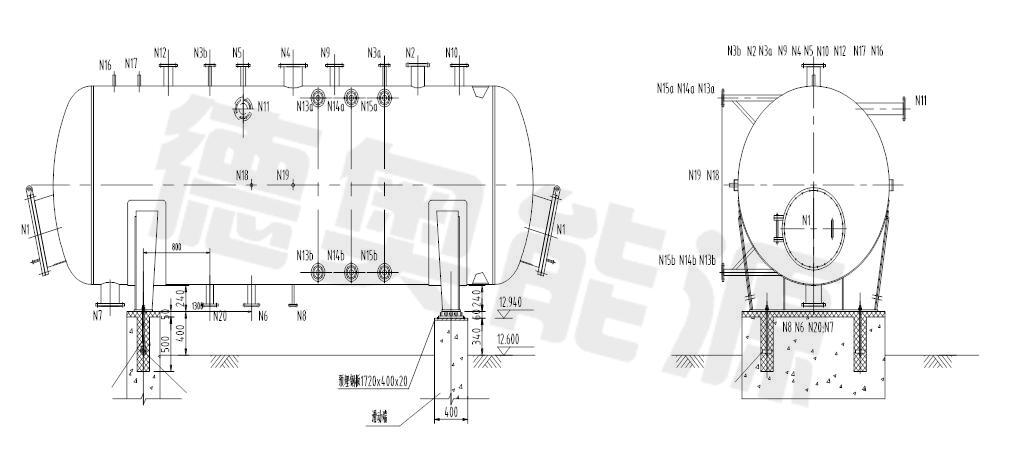

内置式无头除氧器由除氧水箱本体、恒速喷嘴、二次加热蒸汽排管系统、调节阀组、压力及温度传感器、控制系统及耐高温水泵等组成。
◆工作原理

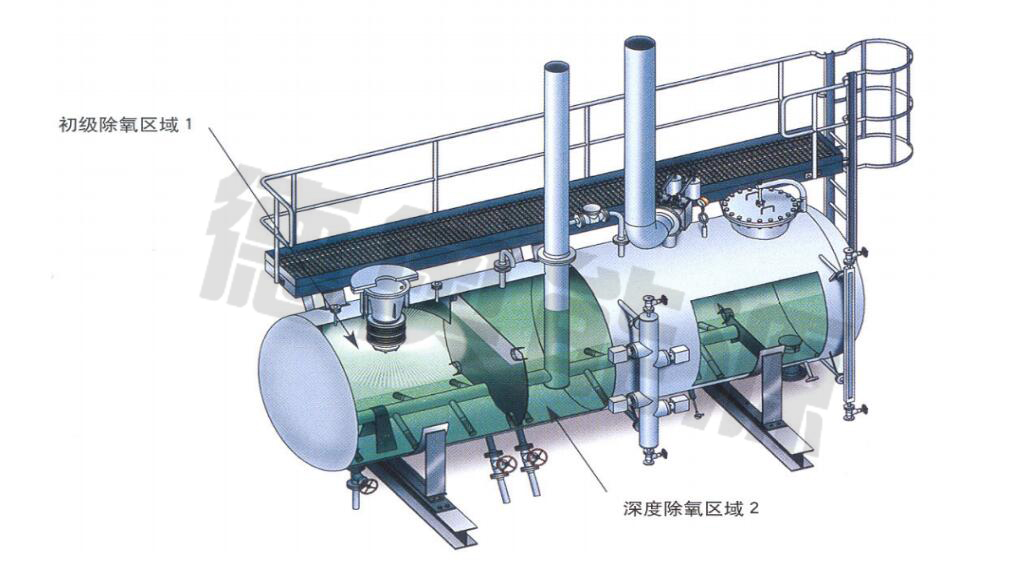

除氧水从恒速喷嘴或汽水混合装置喷入除氧器汽空间,进行初步除氧后经过水空间流向出水口,加热蒸汽排管沿除氧器筒体轴向布置,加热蒸汽通过蒸汽排管从初级除氧后的水中送入除氧器,与水混合进行二次加热,同时设置扰动装置对水进行扰动,将水中的溶解氧及其他不凝气体从水中带出液面,达到对除氧水深度除氧的目的。
水在低位热力除氧器中流程越长,深度除氧效果越彻底。蒸汽从水下送入,未凝结的加热蒸汽携带不凝结气体逸出水面随着压差流向喷嘴的排汽区域,当离析出的气体浓度积聚到一定程度后,伴随着少量蒸汽排出。
为了使除氧水的溶氧量降到尽可能低的程度,以达到良好的除氧效果,热力除氧需要满足下列基本条件。
首先,必须将水加热到相应压力下的饱和温度。 因为当加热温度达不到饱和温度时,即使存在很小的温差,也会引起除氧效果恶化,使水中的残余溶氧增高,温差越大,水中残余溶氧越高。
其次,要使气体的解析过程充分。 除氧器的除氧效果取决于传热和传质两个过程:传热过程就是把水加热到相应压力下的饱和温度,传质过程即为使溶解气体自水中解析出来。 在除氧过程中,大约有90%的溶解气体以小气泡形式放出,其余的10%是靠扩散作用析出,即自水滴的内部扩散到表面后被蒸汽带走。 需要除氧的水只有被分散成细小的水滴时,才能获得较大的比表面积,加速传热和传质过程的进行。
第三,还要保证水和蒸汽有足够的接触时间。 热力除氧时,溶氧解析的速度可用下式表示:
dC/dτ=KgF(C1 -C2)
式中, dC/dτ为水中溶氧的降低速度, g/h;Kg为溶解氧的传质常数, m/h;F为汽、水接触表面积, m2;C1为在某一瞬间时水中溶氧浓度, g/m3;C2为达到平衡时水中溶氧浓度, g/m3。在除氧头内, C2很小,可以忽略不计, Kg和F在一定条件下也都是常数。 因此,式(1)可简化为:
dC/dτ=K′C1
从下式可知,水中溶氧浓度的降低速度与其浓度成正比。因此,如要使C1降到零,理论上除氧时间需为无限长。 即在一定条件下,对除氧效果要求越高,则所需除氧的时间也越长。
最后,必须保证解析出来的溶解气体能顺利地排出。 根据溶解气体的解析过程,为了最大程度地降低除氧水的溶氧量,就必须尽量减小除氧头内加热蒸汽中氧的分压。 因此在除氧头内要保证有良好的蒸汽流通条件,才能使解析出来的溶解气体随着蒸汽顺利排出除氧器。 这不仅需要在除氧头内保持有一定的热负荷强度,还必须保证足够的余汽量。 在一般情况下,余汽量约为进水量的1-3‰。
三、内置式无头除氧器特点
● 正常设备整机价格低于常规有头除氧器;
● 节省土建费用,设备整体高度降低3-4米;
● 排汽损失低,较常规除氧器每台机组每年可节省运行2-3‰;
●负荷变化范围在10-110%之间时,均可以保证出水含氧量低于5μg/L;
● 单容器结构,系统经设计优化后,避免应力裂纹,抗震性能优越;
● 重量轻,振动小。无转动部件,免维护,性能可靠;
● 直径及接口设计灵活,便于运输及安装。
![]() |
四、设备选型须知
内置式无头除氧器既可高位布置,又可低位布置用。
使用选型须知如下:
1、DRNC系列内置式(无头)高/低位热力除氧器型号表达方式:
DRNC—×× /Ⅲ、Ⅳ /S
其中: DRNC系列内置式(无头)高/低位热力除氧器产品代号
××:为数字表示装置处理能力t/h;
Ⅲ、 Ⅳ:Ⅲ表示为喷射混合式内置除氧器, Ⅳ表示恒速喷嘴式内置除氧器;
S:表示设备为不锈钢材质,碳钢则不加任何字母。
2、用户需提供除氧能力、软化水或脱盐水流量及温度、补充凝结水量及温度、脱盐蒸汽压力及温度;
3、调节阀及仪表选配标准为国产优质品牌,如有特殊要求,请特别说明;
4、公司产品为非标产品,每个项目由于使用工况不同会产生区别。
友情提示:
针对内置式热力除氧器市场乱象,夸大其词。内置式热力除氧器对汽空间不凝结气体分压要求较高,以便有效控制不凝结气体在液面的扩散,所以实际运用只适用于特定的场合,不可理解为整个热力除氧器通用。客户在选择设备请根据自己现场实际工况尤其是处理量≤50t/h时选择热力除氧,尤其是除氧后进中低压锅炉时,请合理谨慎选择,以免对客户造成不必要的损失。
公司承接各种热力除氧器改造系统工程,提供现场勘探、方案设计、设备安装、运行调试及交钥匙服务,如有需求,请来电咨询。
